Handleiding Clavion Acoustisch DS
mei 2025
Gefeliciteerd met de aanschaf van een Clavion (Acoustisch DS). Om de Clavion op de juiste manier te (de)monteren, volgt u de onderstaande stappen. (klik op een foto voor een uitvergroting) Of bekijk de instructievideo’s onderaan deze pagina.

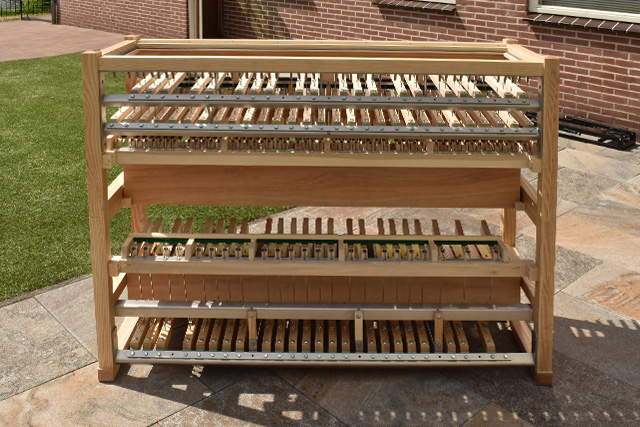

Stap 1: Haal het Clavion als geheel uit de verpakking.

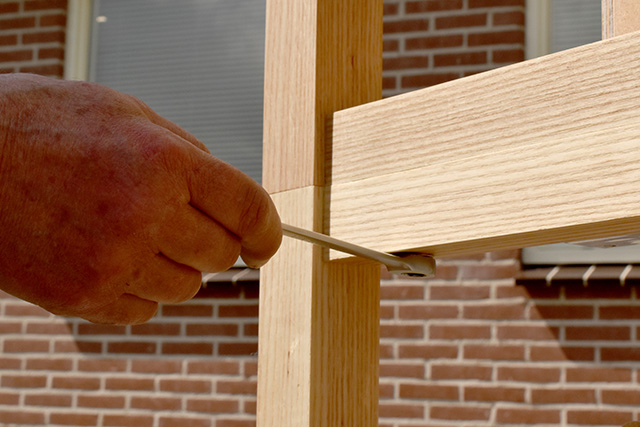

Stap 2: Draai de 4 schroeven los om het manuaaldeel van het pedaaldeel te scheiden.
Stap 3: Til met 2 personen het manuaaldeel van het pedaaldeel.

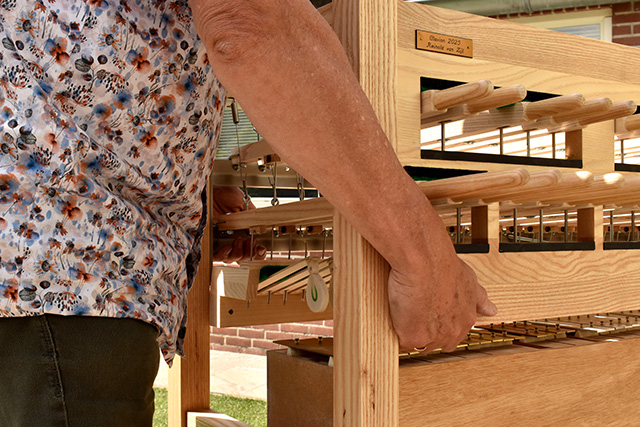

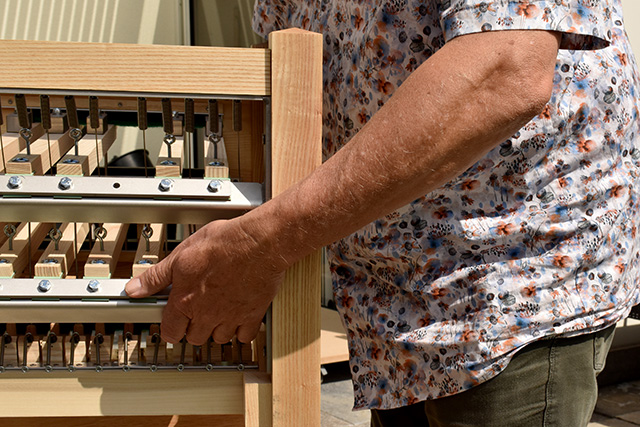

Stap 4: Houd je handen op de manier zoals de foto 3 en 4 laat zien.

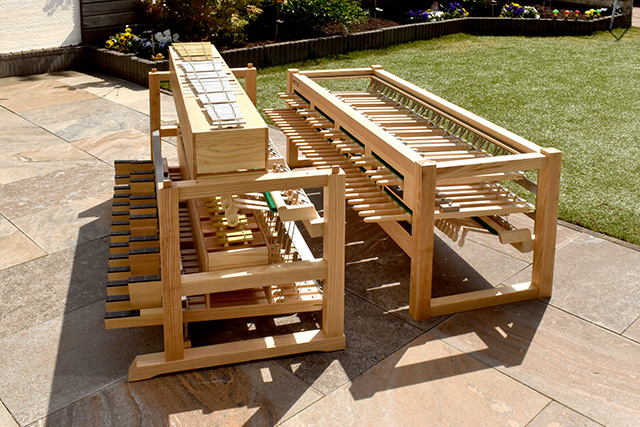

Stap 5: Plaats het manuaaldeel voorzichtig naast het pedaaldeel op de grond.

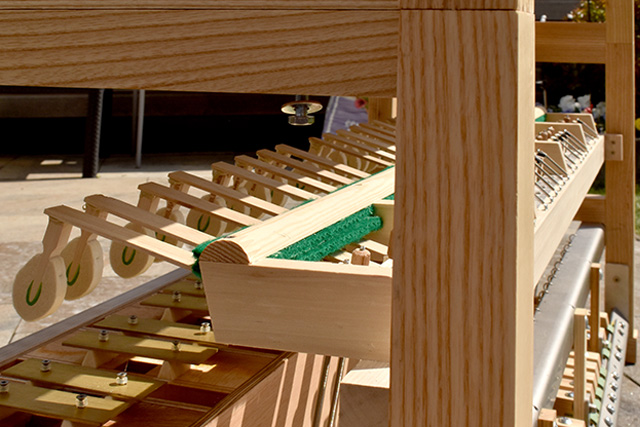

Stap 6: Aan de achterzijde van de hamers zit een houten moer om de hamers exact af te stellen.

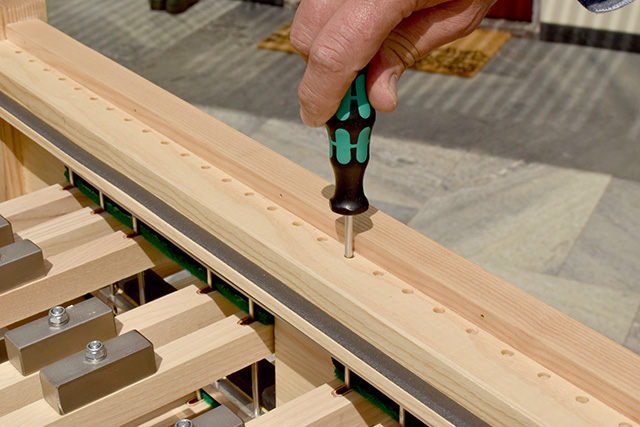

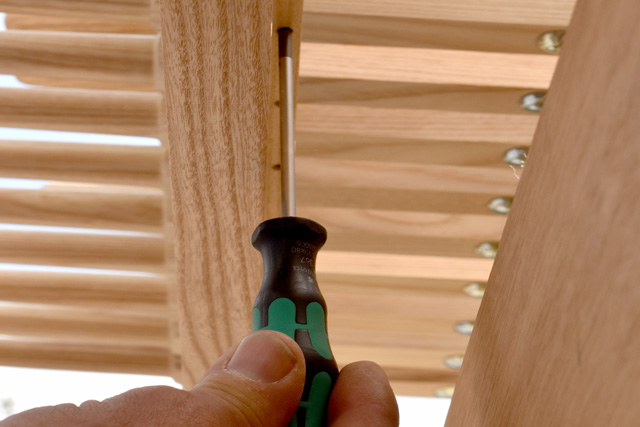

Stap 7: Indien noodzakelijk kunnen via de gaten aan de bovenzijde de staafjes die door de toets lopen iets aangedraaid worden.
Stap 8: Indien noodzakelijk kunnen via de gaten aan de onderzijde de staafjes die door de toets lopen iets aangedraaid worden.

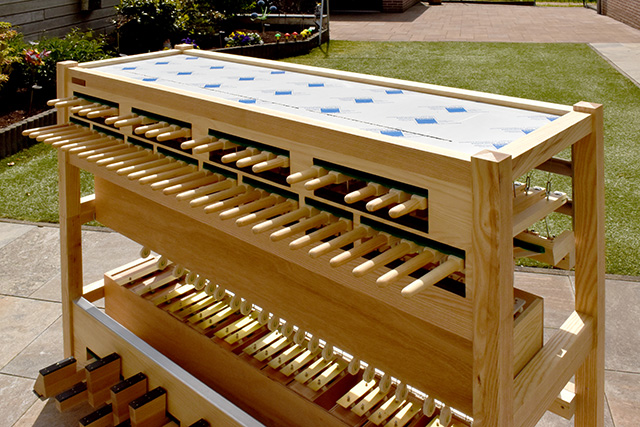

Stap 9: Verwijder de folie aan de boven- en onderzijde van het bovenblad.

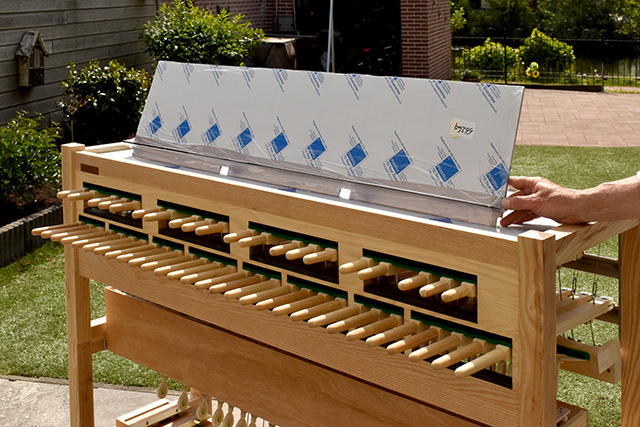

Stap 10: Verwijder de folie van de voor- en achterzijde van de lessenaaren plaats deze in de gleuven van het bovenblad.

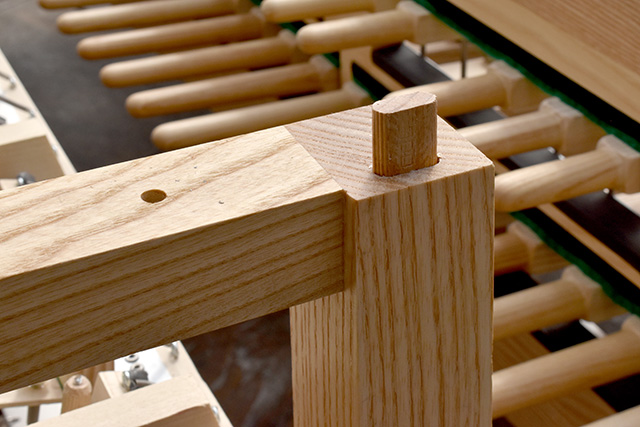

Stap 11: Deze foto laat zien hoe het boven- en onderdeel met elkaar verbonden zijn.
Video-instructies
Video 1: Clavion scheiden
Video 2: Veer aandraaien
Video 3: Pedaaltoets aandraaien
Video 4: Hamer wordt afgesteld
Video 5: Schroeven losdraaien
Video 6: Pedaal en manuaal samenvoegen
