Instructies

Handleiding Clavion DE

december 2016

Gefeliciteerd met de aanschaf van een Clavion (Deelbaar/Elektronisch). Om de Clavion op de juiste manier in elkaar te zetten, volgt u de onderstaande stappen. (klik op een foto voor een uitvergroting) Of bekijk de instructievideo onderaan deze pagina.

stap 1

stap 2

stap 3

stap 4

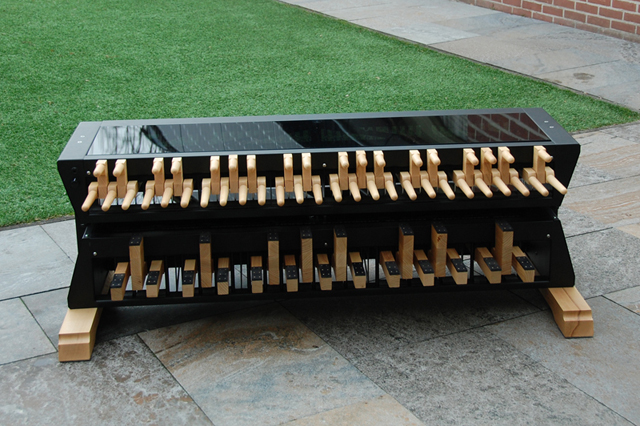

  • stap 1: verwijder de verpakking en beschermingsmaterialen rondom het klavier

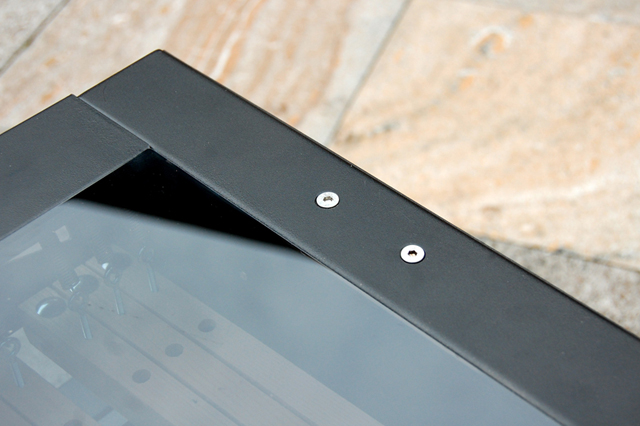

  • stap 2: het manuaaldeel is bevestigd met 4 inbusschroeven aan het pedaaldeel

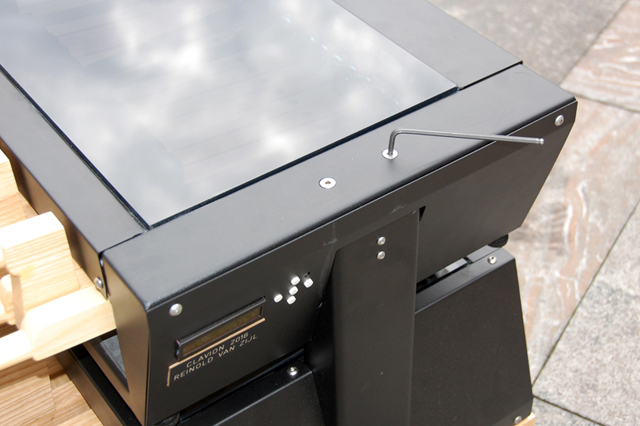

  • stap 3: verwijder deze 4 schroeven m.b.v. de meegeleverde inbussleutel

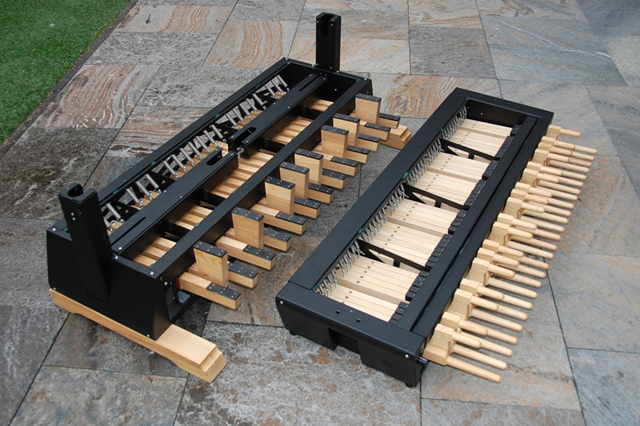

  • stap 4: til het manuaaldeel met 2 personen van het pedaaldeel (links en rechts van  het klavier)
    Let op: til het manuaaldeel niet op aan de sensorbalk.

stap 5

stap 6

stap 7

stap 8

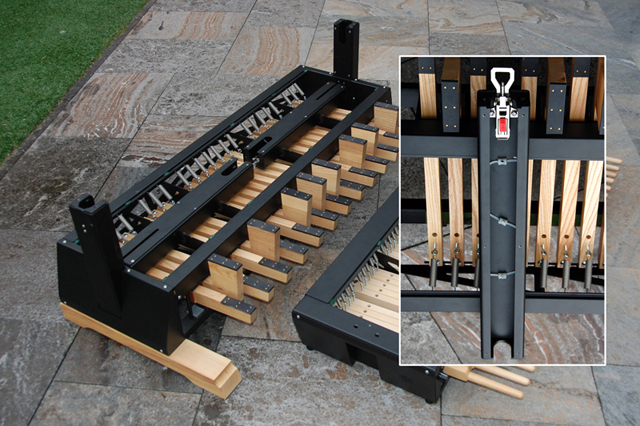

  • stap 5: in het pedaaldeel liggen 2 manuaal-dragers. De rechter manuaal-drager bevat draadklemmen. Verwijder hiervan de afdekkap m.b.v. meegeleverde  inbussleutel.

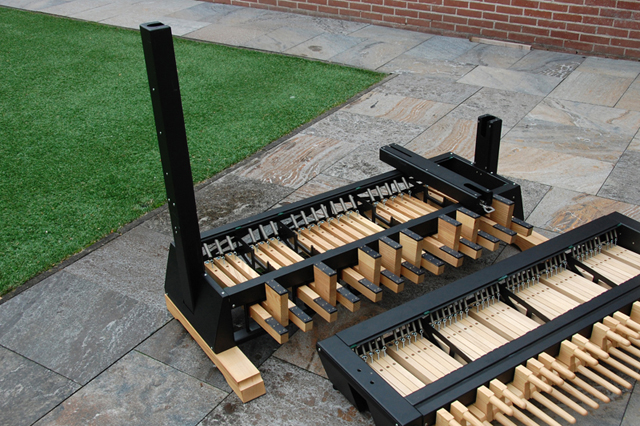

  • stap 6: pas de linker manuaal-drager op de pedaalstaander en klik deze vast met hendel.

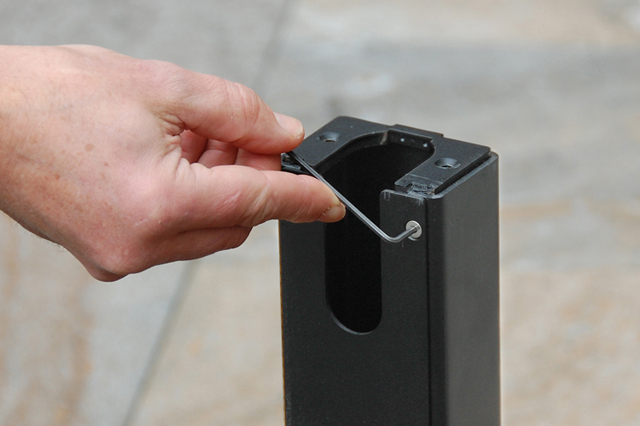

  • stap 7: verwijder hiervan de afdekkap m.b.v. meegeleverde inbussleutel.

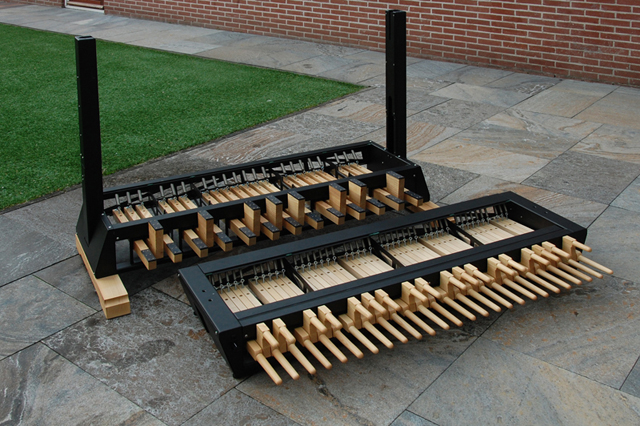

  • stap 8: pas de rechter manuaal-drager op de pedaalstaander en klik deze vast met hendel.

stap 9

stap 10

stap 11

stap 12

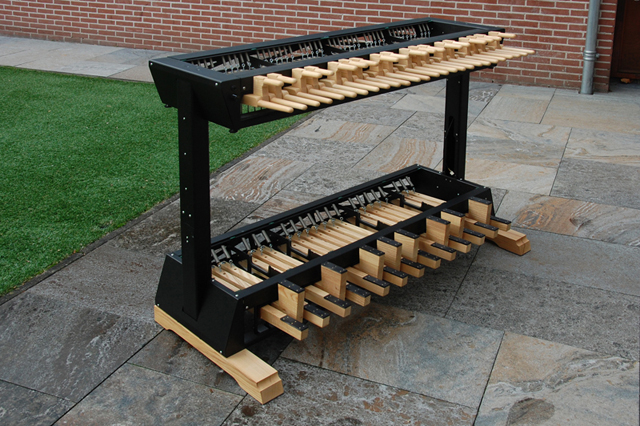

  • stap 9: plaats het manuaaldeel met 2 personen op de manuaal-dragers. LET OP: til het manuaaldeel niet op aan de sensorbalk.
  • stap 10: voer de kabel met 5-polige stekker door de manuaal-drager.
  • stap 11: steek de 5-polige stekker in de contra-stekker bevestigd op de pedaalstaander. LET OP: bij stekker insteken zit rode draad links.
  • stap 12: bevestig de afdekplaat weer op de rechter manuaaldrager.

stap 13

stap 14

stap 15

stap 16

  • stap 13: schroef het manuaaldeel met 4 schroeven vast aan de manuaal-dragers.

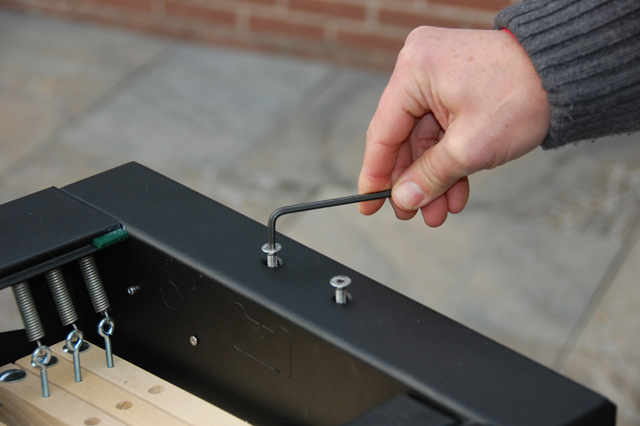

  • stap 14: bevestig de afdekplaat weer op de rechter manuaaldrager.

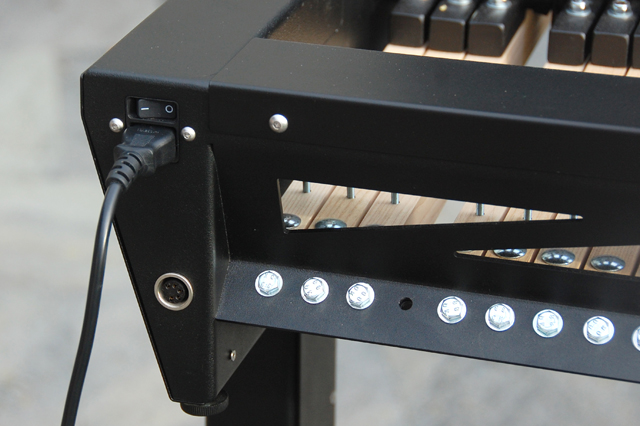

  • stap 15: steek de 220V stekker in de achterzijde van het manuaaldeel. De aan/uitschakelaar zit boven deze stekker.

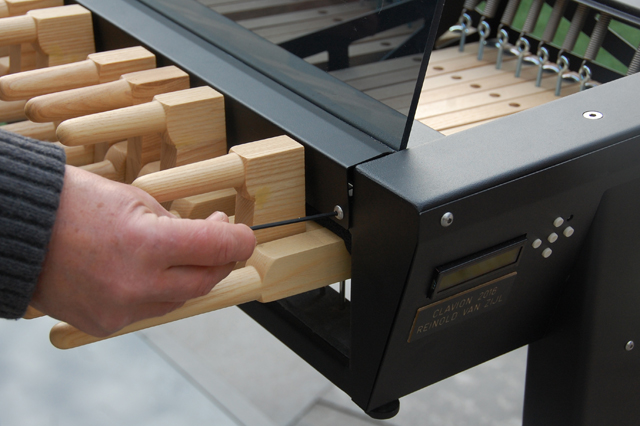

  • stap 16: plaats de lessenaar in de voorste rand direct achter de manuaaltoetsen en draai de 3 inbusschroeven vast m.b.v. meegeleverde inbussleutel.

De Clavion is nu klaar voor gebruik

Kalibreren

Met kalibreren wordt het exacte aanslagpunt van de toets bepaald.

  1. Druk op het bedieningspaneel de linkerknop 1x in, op het scherm verschijnt kalibreren OFF.
  2. Druk de bovenste knop 1x in, nu verschijnt kalibreren ON.
  3. Druk alle manuaal- en pedaaltoetsen tot het aanslagrubber.
  4. Druk op het scherm de middelste knop in Enter (bevestigen).
  5. Alle toetsen zijn nu gekalibreerd en hebben hun aanslagpunt precies op het rubber.

Transponeren

Op het Clavion is transponeren mogelijk binnen het bereik van de midigetallen.

  1. Druk op het bedieningspaneel de linkerknop 2x in, op het scherm verschijnt Transpose 00.
  2. Druk de bovenste knop (UP) 1x of meerdere keren in; alle tonen in het klavier verhogen met een ½ of meerdere noten.
  3. Druk op het scherm de middelste knop in Enter (bevestigen).
  4. Druk de bovenste knop (DOWN) 1x of meerdere malen in; alle tonen in het klavier verlagen met een ½ of meerdere noten.
  5. Druk op het scherm de middelste knop in Enter (bevestigen).

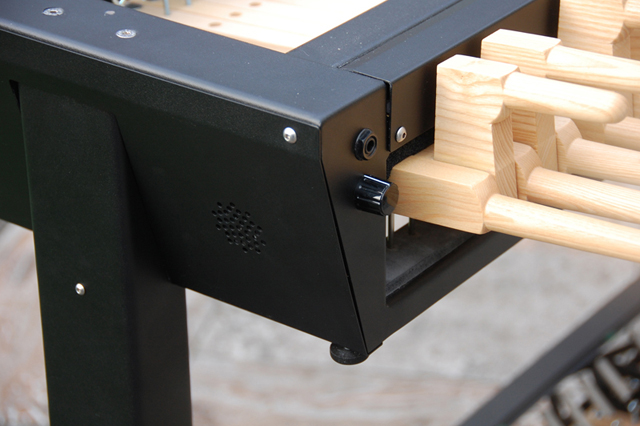

Aan de linker voorzijde van het manuaal is een insteekplug voor de *koptelefoon. LET OP: draai de volumeknop naar minimaal alvorens te spelen. Pas bij spelen het gewenste geluidsniveau aan voor de koptelefoon.

Aan de achterzijde van het manuaaldeel zit een *XLR-plug.  Deze is te verbinden met een externe actieve speaker. (*klik op een foto voor een uitvergroting)
